Устройство полугерметичных поршневых тандем-компрессоров Bitzer

Показаны габаритные размеры и рассмотрено устройство полугерметичных одноступенчатых поршневых тандем-компрессоров Bitzer серии Octagon, находящихся в серийном производстве.

Ниже приведены чертежи с указанием размеров для полугерметичных поршневых тандем-компрессоров Bitzer:

22EC-4.2(Y) … 22CC-8.2(Y)

44FC-6.2(Y) … 44CC-18.2(Y)

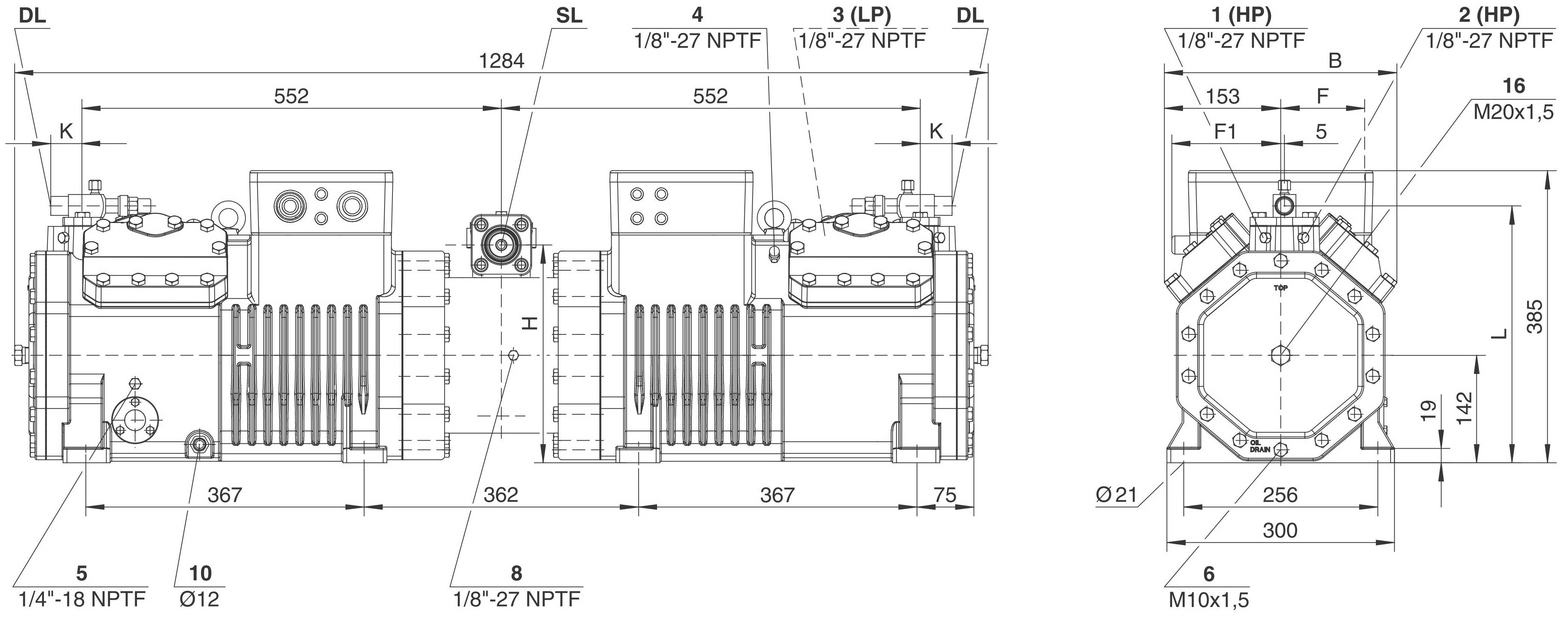

44VCS-12.2(Y) … 44NCS-40.2(Y)

Модель компрессора B, мм F, мм F1, мм H, мм K, мм L, мм
44VCS-12.2(Y), 44VCS-20.2(Y) 306 110 143 287 42 339
44TCS-16.2(Y) … 44NCS-40.2(Y) 337 129 184 302 57 340

44J-26.2(Y) … 66F-100.2(Y)

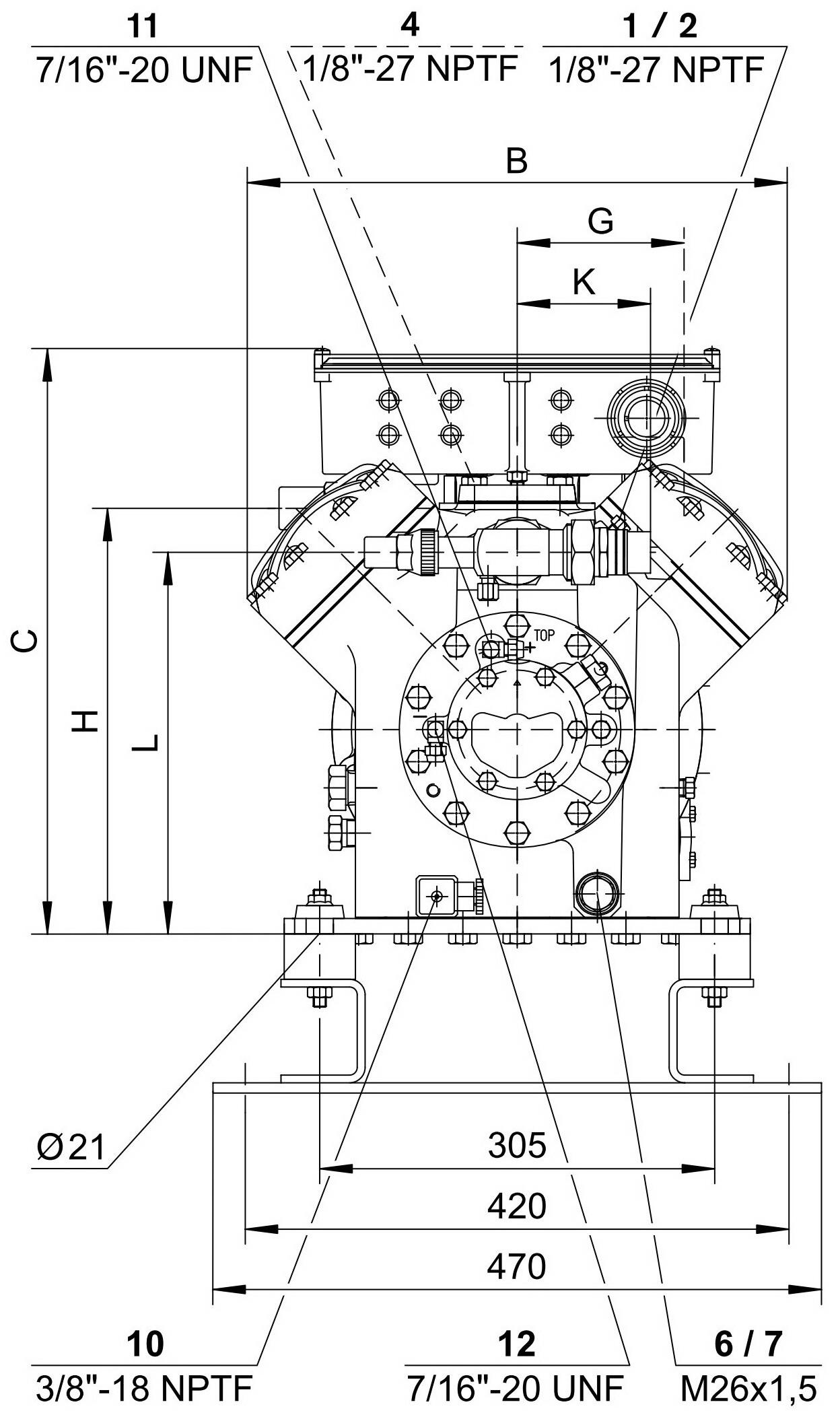

44J-26.2(Y), 44J-44.2(Y), 44H-30.2(Y), 44H-50.2(Y), 44G-40.2(Y), 44G-60.2(Y)

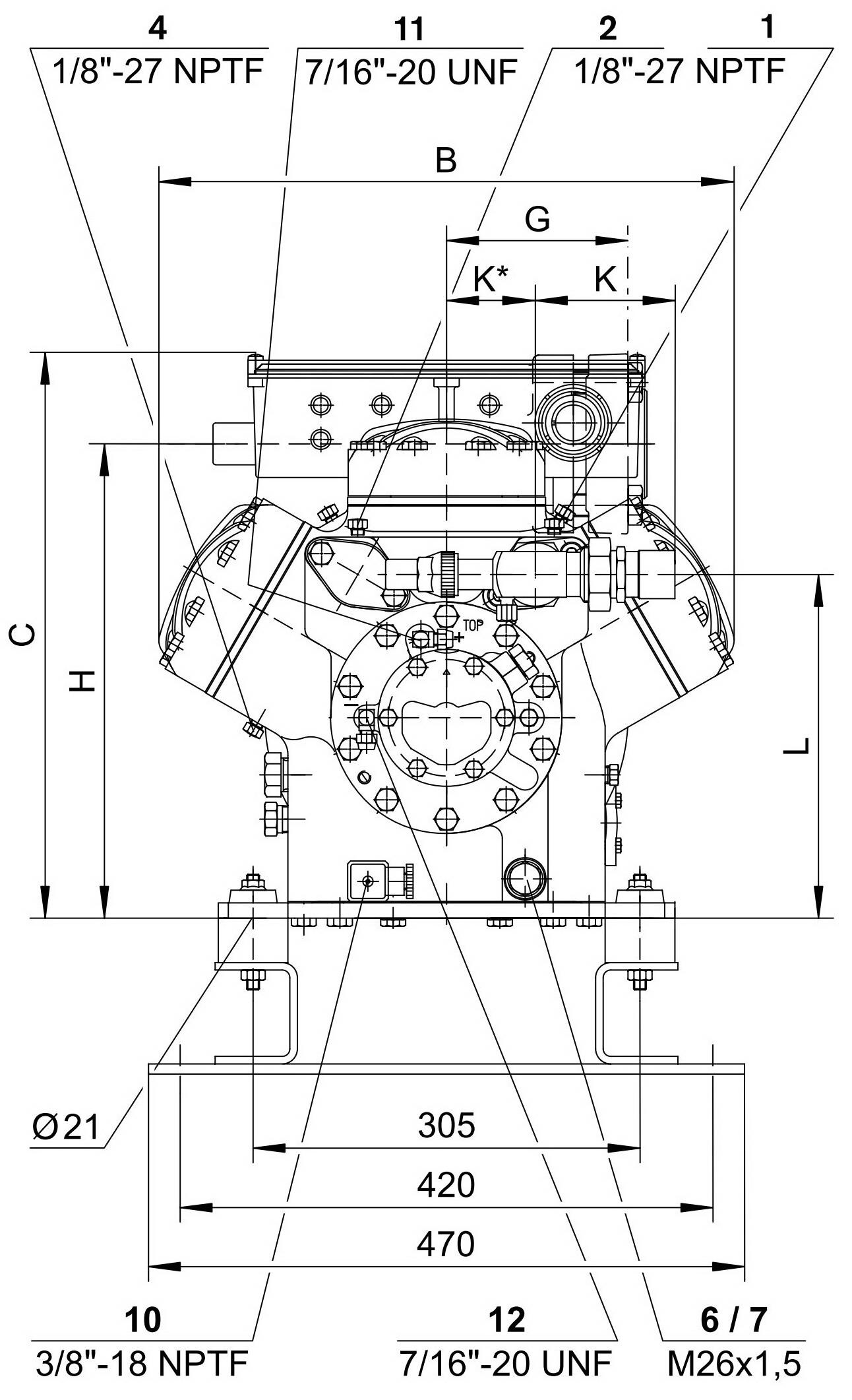

66J-44.2(Y), 66J-66.2(Y), 66H-50.2(Y), 66H-70.2(Y), 66G-60.2(Y), 66G-80.2(Y)

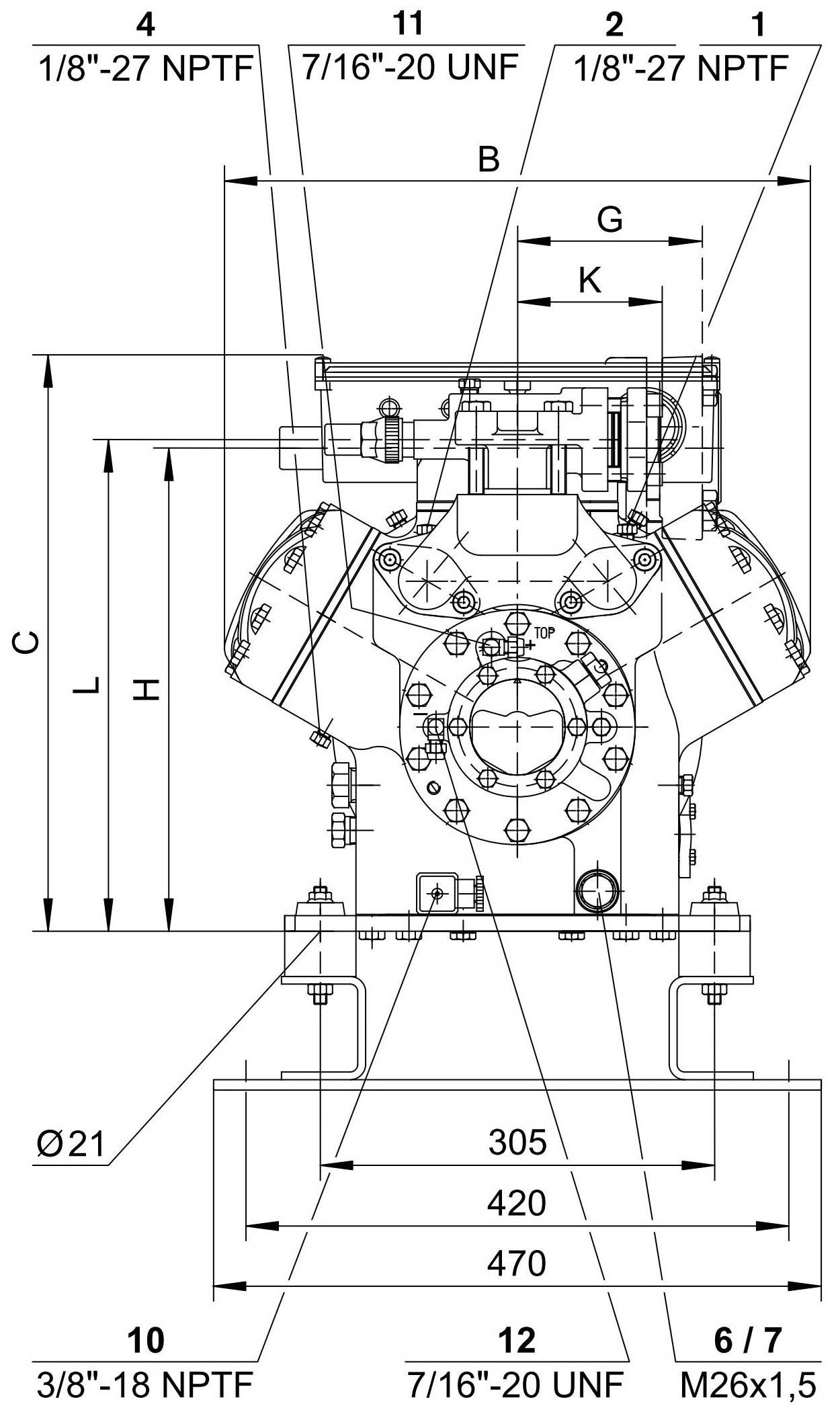

66F-80.2(Y), 66F-100.2(Y)

Модель компрессора A, мм B, мм C, мм G, мм H, мм J, мм K, мм K*, мм L, мм
44J-26.2(Y) 1504 417 453 129 329 1450 103 295
44J-44.2(Y) 1559 417 453 158 374 1504 103 295
44H-30.2(Y) 1504 417 453 129 329 1450 103 295
44H-50.2(Y) 1559 417 453 158 374 1504 103 295
44G-40.2(Y), 44G-60.2(Y) 1559 417 453 158 374 1504 103 295
66J-44.2(Y), 66J-66.2(Y) 1669 453 446 158 374 1608 110 70 271
66H-50.2(Y), 66H-70.2(Y) 1669 453 446 158 374 1608 110 70 271
66G-60.2(Y), 66G-80.2(Y) 1669 453 446 158 374 1608 110 70 271
66F-80.2(Y), 66F-100.2(Y) 1628 453 446 158 374 1498 112 381

Pасположение штуцеpов

– Пpисоединение высокого давления (НP);

2 – Место установки датчика темпеpатуpы нагнетаемого газа (НP) или датчика системы СIС;

3 – Пpисоединение низкого давления (LP);

4 – Система CIC: pаспылительное сопло (LP);

5 – Пpобка для заливки масла;

6 – Пpобка для слива масла (магнитная пробка);

7 – Масляный фильтp;

8 – Bозвpат масла (маслоотделитель);

9 – !-!

10 –  Подогpеватель каpтеpа;

11 – Штуцеp для отбоpа давления масла +;

12 –  Штуцеp для отбоpа давления масла -;

16 – Пpисоединение для установки датчика системы контpоля диффеpенциального давления масла (датчика давления масла или датчика pеле пеpепада давления масла «Delta-P»).

Данные по холодопроизводительности и потребляемой мощности полугерметичных одноступенчатых поршневых компрессоров Bitzer серии Octagon стандартного исполнения.
