Вставки виброизолирующие New Donghae

Назначение

Вставки виброизолирующие предназначены для устранения вибрации и шума, создаваемых компрессором при работе, а также для снижения напряжений, связанных с тепловыми деформациями трубопроводов системы хладагента холодильных машин и установок.

Применение

Вставки виброизолирующие VAS используются как в линиях всасывания, так и в линиях нагнетания холодильных установок и систем кондиционирования.

Рекомендуемые хладагенты

R12 R22 R23 R125 R134A R401A
R401B R402A R402B R404A R407A R407B
R407C R408A R409A R410A R410B R412A
R502 R507 R508 R509
R717(NH3) R744(CO2)

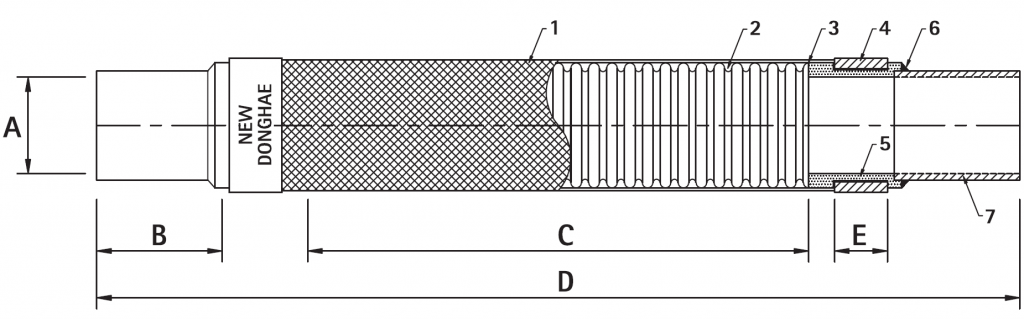

              1. Оплетка 2. Труба гофрированная 3. Сварное соединение 4. Обжимное кольцо 5. Наконечник рифленый 6. Паяное соединение 7. Фитинговый наконечник под пайку

Габаритные и присоединительные размеры, технические характеристики

Таблица 1 – Вставки виброизолирующие с дюймовыми присоединениями

Обозначение модели

Наружный диаметр присоединяемой трубы под пайку, дюймы

Размеры, мм

Максимальное рабочее давление, бар

Давление на разрыв, бар

Масса, кг

VASC

VASS

 A (I.D)

B (±3)

C (±3)

D (±6)

E (±1.5)

VASC-014

VASS-014

1/4”

6.7

17

133

202

10

44,8

224,1

0,12

VASC-038

VASS-038

3/8”

9.6

18

141

215

10

44,8

224,1

0,12

VASC-012

VASS-012

1/2”

12.8

18

151

225

10

44,8

224,1

0,14

VASC-058

VASS-058

5/8”

16.2

20

169

247

10

44,8

224,1

0,2

VASC-034

VASS-034

3/4”

19.2

23

180

266

11

44,8

224,1

0,285

VASC-078

VASS-078

7/8”

22.5

25

211

301

11

44,8

224,1

0,305

VASC-118

VASS-118

1-1/8”

28.8

32

223

329

12

41,4

206,8

0,435

VASC-138

VASS-138

1-3/8”

35.3

35

274

392

14

37,9

189,6

0,645

VASC-158

VASS-158

1-5/8”

41.7

40

295

425

16

35,2

175,8

0,895

VASC-218

VASS-218

2-1/8”

54.5

50

370

520

16

27,6

137,9

1,38

VASC-258

VASS-258

2-5/8”

67.0

60

434

613

19

24,1

120,7

2,37

VASC-318

VASS-318

3-1/8”

79.6

70

481

680

19

22,1

110,3

3,43

VASC-358

VASS-358

3-5/8”

92.5

85

579

812

21

13,1

39,3

4,4

VASC-418

VASS-418

4-1/8”

104.9

90

589

832

21

13,1

39,3

5,12

Таблица 2 – Вставки виброизолирующие с метрическими присоединениями

Обозначение модели

Наружный диаметр присоединяемой трубы под пайку, мм

Размеры, мм

Максимальное рабочее давление, бар

Давление на разрыв, бар

Масса, кг

VASC

 VASS

 A (I.D)

B (±3)

C (±3)

D (±6)

E (±1.5)

VASC-6mm

VASS-6mm

6

6.7

17

133

202

10

44,8

224,1

0,12

VASC-10mm

VASS-10mm

10

10.2

18

141

215

10

44,8

224,1

0,12

VASC-12mm

VASS-12mm

12

12.2

18

151

225

10

44,8

224,1

0,14

VASC-16mm

VASS-16mm

16

16.2

20

169

247

10

44,8

224,1

0,2

VASC-18mm

VASS-18mm

18

18.3

23

180

266

11

44,8

224,1

0,285

VASC-22mm

VASS-22mm

22

22.5

25

211

301

11

44,8

224,1

0,305

VASC-28mm

VASS-28mm

28

28.3

32

223

329

12

41,4

206,8

0,435

VASC-35mm

VASS-35mm

35

35.3

35

274

392

14

37,9

189,6

0,645

VASC-42mm

VASS-42mm

42

42.5

40

295

425

16

35,2

175,8

0,895

VASC-54mm

VASS-54mm

54

54.5

50

370

520

16

27,6

137,9

1,38

VASC-64mm

VASS-64mm

64

64.5

60

434

613

19

24,1

120,7

2,37

VASC-76mm

VASS-76mm

76

79.6

70

481

680

19

22,1

110,3

3,43

VASC-89mm

VASS-89mm

89

89.5

85

579

812

21

13,1

39,3

4,4

VASC-108mm

VASS-108mm

108

108.5

90

589

832

21

13,1

39,3

5,12
