Агрегат компрессорно-конденсаторный ККА-24-В. Технический проект

Ниже приведены тезисы из пояснительной записки и образцы конструкторской документации, разработанной в рамках технического проекта агрегата компрессорно-конденсаторного ККА-24-В, охлаждаемого водой.

Условное обозначение агрегата – ККА-Q-В,

где ККА – компрессорно-конденсаторный агрегат;

Q – холодопроизводительность, кВт;

В – охлаждение теплообменной поверхности конденсатора водой.

На стадии технического проекта был поведен расчет необходимых технических характеристик и параметров, необходимых для уточнения марок и типоразмеров оборудования, выбранного в рамках эскизного проекта, обеспечивающего необходимые технические характеристики на всех режимах работы агрегата, и следовательно всего комплекса оборудования холодильной установки. А также подбор дополнительных комплектующих, необходимых для обеспечения надежной работы холодильной установки.

На стадии технического проекта было принято решение включить в состав компрессорно-конденсаторного агрегата щит управления холодильной установки, включающий в себя пускорегулирующую аппаратуру для управления агрегатом и охладителями воздуха, которые установлены в холодильных камерах, обслуживаемых данной установкой. Также в состав агрегата были включены:

приборы защитной автоматики:

-          датчик-реле давления сдвоенный KP 15 (также используется в технической литературе наименования — регулятор давления или прессостат). Используется для защиты от недопустимого повышения давления конденсации и понижения давления испарения;

-          реле перепада давления масла MP 55;

и приборы диагностики:

- манометр для измерения давления конденсации хладагента;

- мановакуумметр для измерения давления испарения хладагента.

Приборы защитной автоматики и диагностики теперь установлены на предназначенной для них панели.

Также на стадии технического проекта были применены элементы фиксации трубопровода хладагента для предотвращения смещений, механических повреждений и компенсации вибраций на линии нагнетания.

Также добавлено в состав агрегата смотровое стекло SGI 16s с индикатором влажности для возможности диагностирования степени сухости хладагента на выходе из фильтра-осушителя.

Агрегат компрессорно-конденсаторный ККА-24-В

Рисунок Т.1 – Общий вид агрегата, утвержденный на стадии технического проекта



Таблица Т.1 — Технические характеристики агрегата на номинальном режиме

Наименование параметра

Единицы измерения

Значение

1

Холодопроизводительность

кВт

23,6

2

Холодопроизводительность*

23,6

3

Производительность конденсатора

34,6

4

Тип компрессора

-

Полугерметичный поршневой

5

Модель компрессора

4NES-20Y

6

Используемый хладагент

R507A

7

Температура испарения хладагента

°С

-15

8

Температура конденсации хладагента

45

9

Температура всасываемых паров хладагента

20

10

Температура воды на входе в конденсатор

32

11

Температура нагнетания без охлаждения

94,5

12

Переохлаждение жидкости

K

0

13

Расход охлаждающей воды через конденсатор

м3

5

14

Массовый расход хладагента

кг/ч

726

15

Энергоснабжение

-

400 В — 3 фазы — 50 Гц

16

Допустимый диапазон напряжений питания

В

380-420

17

Потребляемый ток

А

19,8

18

Потребляемая мощность

кВт

11

19

Ступень регулирования производительности

%

100

20

СОР/КПД

-

2,14

21

СОР/КПД *

2,14

22

Количество хладагента в ресивере**

кг

14,4

23

Масса изделия в сухом состоянии

375

* По стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

** При температуре жидкого хладагента +20°С и объеме заполнения ресивера 90%



Таблица Т.2 — Перечень основных элементов агрегата

Наименование элемента

Обозначение

Производитель

Компрессор 4NES-20Y-40P

Bitzer

Конденсатор K283H
Ресивер F152H
Маслоотделитель OSH-409

Alco

Фильтр-осушитель DML305s

Danfoss

Вентиль шаровой GBC 16s
Клапан обратный NRV 19s
Датчик-реле давления сдвоенный KP 15
Дифференциальное реле давления MP 55

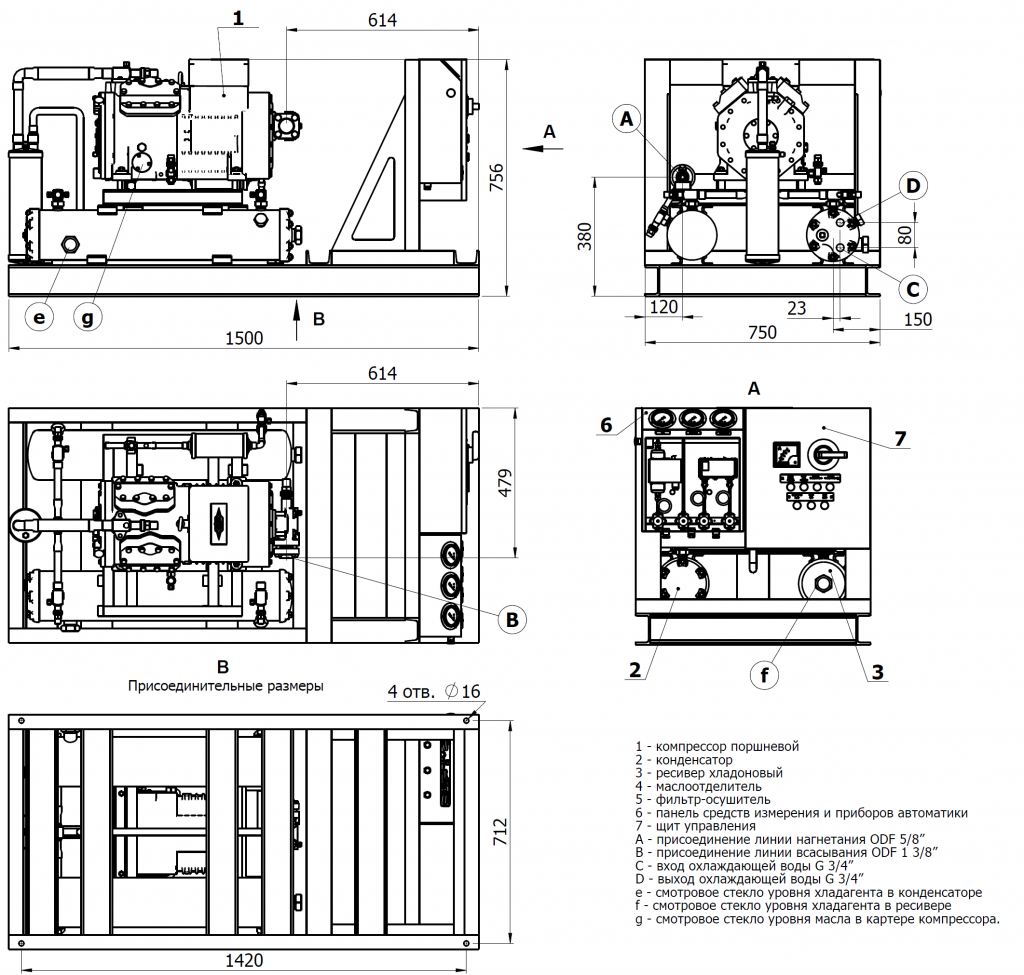

Рисунок Т.2 — Агрегат компрессорно-конденсаторный ККА-24-В. Габаритные, присоединительные размеры и устройство.

На рисунке показаны габаритные и присоединительные размеры агрегата и расположение основных элементов и сборочных единиц.

Для ознакомления со всеми стадиями проектирования и примерами их выполнения необходимо перейти к обзору статьи «Стадии проектирования».
