На стадии разработки рабочей конструкторской документации было принято решение включить в комплект поставки агрегата, следующие изделия:
- амортизаторы АКСС-60 с комплектом крепежных элементов для установки на фундамент,
- вставки виброизолирующие (гибкие рукава металлические) ODF 42 мм и ODF 16 мм для подключения магистралей входа и выхода хладагента,
- соединения виброизолирующие штуцерные G 1 и G3/4 для подключения входа и выхода охлаждающей воды к конденсатору.
При разработке рабочего проекта перечень всех утвержденных на стадии технического проекта элементов остался без изменений.
В модели и на сборочных чертежах показаны элементы крепления, хомуты зажимы труб.
Вновь добавленные на стадии разработки РКД крепежные изделия (болты, гайки, винты, шайбы и т.д.), хомуты, элементы крепления труб не влияют на обеспечение заданных технических характеристик агрегата, заданных габаритных и присоединительных размеров. Часто при переходе от одной стадии проектирования к другой, особенно если между ними по каким-либо причинам (например, перерывы в финансировании проекта) проходит достаточное количество времени, могут происходить замены марок некоторых приобретаемых изделий. Это может быть вызвано различными причинами – например, изделия могли быть уже сняты с производства фирмой производителем.
Также на стадии разработки РКД для лучшего качества монтажа были разработаны элементы для установки узлов и компонентов изделия – полки, кронштейны, подставки.
В модели и на чертежах, разработанных на стадии РКД, показаны установка на компрессор регулятора холодопроизводительности и масляного картерного электронагревателя, входящих в его комплект поставки.
Регулятор холодопроизводительности необходим для обеспечения соответствия выходной производительности холодильной установки актуальной потребности в холоде. Он предотвращает частые включения-выключения компрессора и снижает, тем самым, износ его механических частей и мотора. Кроме того, повышает эффективность работы холодильной установки.
Принцип действия регулятора заключается в перекрывании окон всасывания. Эта система работает очень эффективно при любых внешних нагрузках.
Подогреватель масла в картере обеспечивает смазочную способность масла даже во время длительных периодов простоя. Он препятствует значительному обогащению масла хладагентом, и тем самым снижению вязкости масла.
Подогрев картера должен выполняться в состоянии останова компрессора при:
установке компрессора вне помещения;
длительных периодах простоя;
большой заправке хладагента;
опасности конденсации хладагента в компрессоре.
Защита масляной линии в компрессорах Bitzer данной серии может быть осуществлена 2-мя способами:
- Система защиты на основе оптического датчика уровня масла OLC-K;
- Система защиты на основе реле перепада давления масла.
В рамках данного проекта мы используем 2-й способ.
Реализация защиты масляного контура на основе датчика уровня масла OLC-K будет показана на примерах других проектов.
На стадии рабочего проекта, по результатам расчета виброшумовых характеристик было принято решение об установке агрегата на фундамент объекта на 6 точек (на стадии технического проекта предусматривалось крепление на 4 точках) и применении амортизаторов АКСС-60 (см. сборочный чертеж).
Ниже приведены образцы рабочих конструкторских документов (спецификация изделия, сборочный чертеж – см. рисунки Р.3 – Р.5), выполненных на данной стадии разработки изделия. А также общий вид разработанной модели агрегата компрессорно-конденсаторного ККА-24-В (см. рисунки Р.1 – Р.2).
Рисунок Р.1 - Агрегат компрессорно-конденсаторный ККА-24-В. Вид со стороны обслуживания
Рисунок Р.2 - Агрегат компрессорно-конденсаторный ККА-24-В. Вид со стороны подключений
Спецификация изделия
Таблица Р.1
|
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Приме-чание |
| Документация | ||||||
| А1 | АБВГ.701247.001 СБ | Сборочный чертеж | ||||
| Сборочные единицы | ||||||
| А4 | 1 | АБВГ.301313.001 | Плита | 1 | ||
| А4 | 2 | АБВГ.301314.008 | Основание | 1 | ||
| А4 | 3 | АБВГ.301319.005 | Полка | 1 | ||
| 4 | АБВГ.301536.015 | Фиксатор DN76 | 1 | |||
| 5 | АБВГ.301536.025 | Фиксатор DN22 | 5 | |||
| 6 | АБВГ.421413.001 | Щит управления | 1 | |||
| А4 | 7 | АБВГ.635624.010 | Панель приборов диагностики и защитной автоматики | 1 | ||
| Детали | ||||||
| А4 | 20 | АБВГ.713341.050 | Втулка | 2 | ||
| А2 | 21 | АБВГ.745512.075 | Полка | 1 | ||
| 22 | АБВГ.745512.075-01 | Полка | 1 | |||
| А3 | 23 | АБВГ.745512.085 | Полка | 1 | ||
| Стандартные изделия | ||||||
| 35 | Гайка DIN 986 M6 | 4 | ||||
| 36 | Гайка DIN 6923 М8 | 2 | ||||
| 37 | Гайка DIN 6923 М10 | 4 | ||||
| 38 | Болт М8 х 25 ГОСТ 7805-70 | 8 | ||||
| 39 | Болт М8 х 30 ГОСТ 7805-70 | 16 | ||||
| 40 | Винт М 8 x 75 ГОСТ 11738-84 | 2 | ||||
| 42 | Гайка М8 ГОСТ 5915-70 | 16 | ||||
| 43 | Шaйбa 5 ГОСТ 6402-70 | 2 | ||||
| 44 | Шaйбa 8 ГОСТ 6402-70 | 24 | ||||
| 45 | Шaйбa 10 ГОСТ 6402-71 | 4 | ||||
| 46 | Шайба 5 ГОСТ 11371-78 | 2 | ||||
| 47 | Шайба 8 ГОСТ 11371-78 | 40 | ||||
| 48 | Шайба 10 ГОСТ 11371-79 | 8 | ||||
| 49 | Винт Torx T25 Conical Head M5x10 | 2 | ||||
| 50 | Болт М10 х 35 ГОСТ 7805-71 | 4 | ||||
| 51 | Гайка М10 ГОСТ 5915-70 | 4 | ||||
| Прочие изделия | ||||||
| 65 | Вентиль шаровой 009G7053 GBC 16s | 1 | ||||
| 66 | Вставка виброизолирующая ODF 28 мм х ODF 28 мм | 1 | ||||
| 67 | Клапан обратный 020-1054 NRV 19s | 1 | ||||
| 68 | Компрессор 4NES-20Y-40P | 1 | ||||
| 69 | Конденсатор K283H | 1 | ||||
| 70 | Маслоотделитель OSH-409 | 1 | ||||
| 71 | Отвод М3р 90° двухраструбный ODF 22 мм х ODF 22 мм | 4 | ||||
| 72 | Отвод М3р 90° однораструбный ODF 16 мм х ODM 16 мм | 1 | ||||
| 73 | Отвод М3р 90° однораструбный ODF 22 мм х ODM 22 мм | 1 | ||||
| 74 | Отвод М3р 90° однораструбный ODF 28 мм х ODM 28 мм | 1 | ||||
| 76 | Ресивер F152H | 1 | ||||
| 77 | Стекло смотровое 014-0044 SGI 16s | 1 | ||||
| 78 | Фильтр-осушитель DML305s | 1 | ||||
| Материалы | ||||||
| 100 | Труба ДКРНМ 16х1 М3р ГОСТ 617-2006 | 0,75 | м | |||
| 101 | Труба ДКРНМ 22х1,5 М3р ГОСТ 617-2007 | 1,5 | м | |||
| 102 | Труба ДКРНМ 28х2 М3р ГОСТ 617-2008 | 0,25 | м | |||
| Комплекты | ||||||
| Амортизатор АКСС 60 ГОСТ 17053.1-80 | 6 | |||||
| Болт М12 х 40 ГОСТ 7805-70 | 6 | |||||
| Вставка виброизолирующая ODF 42 мм х ODF 42 мм | 2 | Для подключения линии всасывания | ||||
| Вставка виброизолирующая ODF 16 мм х ODF 16 мм | 1 | Для подключения жидкостной линии | ||||
| Соединение виброизолирующее штуцерное G 3/4 | 2 | Для подключения входа воды охлаждающей конденсатор | ||||
| Соединение виброизолирующее штуцерное G 1 | 1 | Для подключения выхода воды охлаждающей конденсатор | ||||
| Шaйбa 12 ГОСТ 6402-70 | 6 | |||||
| Шайба 12 ГОСТ 11371-78 | 6 |
Ниже приведен вид спецификации изделия, оформленной в соответствии с требованиями ЕСКД.

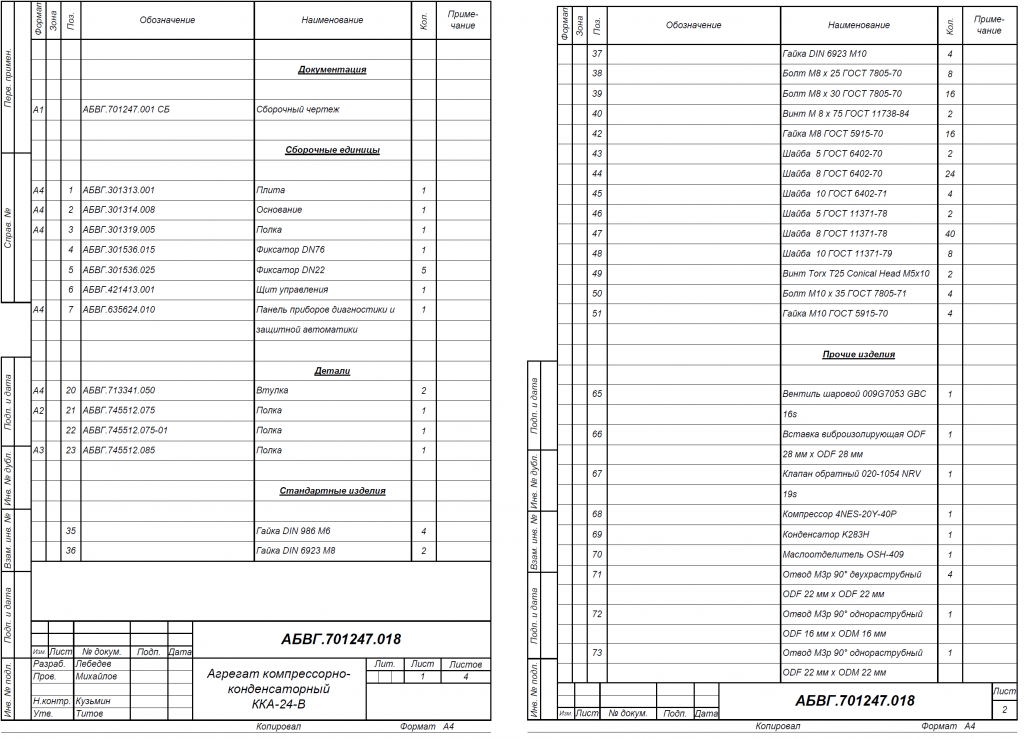

Рисунок Р.3 – Агрегат компрессорно-конденсаторный ККА-24-В. Спецификация. Листы 1, 2

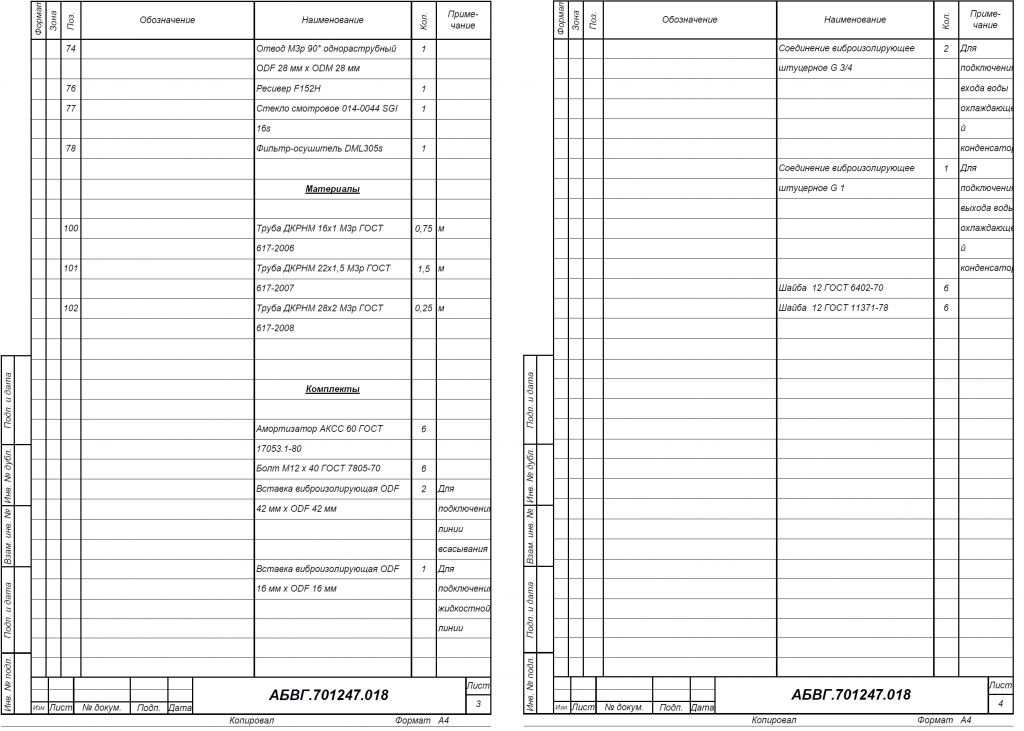

Рисунок Р.4 – Агрегат компрессорно-конденсаторный ККА-24-В. Спецификация. Листы 3, 4
Сборочный чертеж

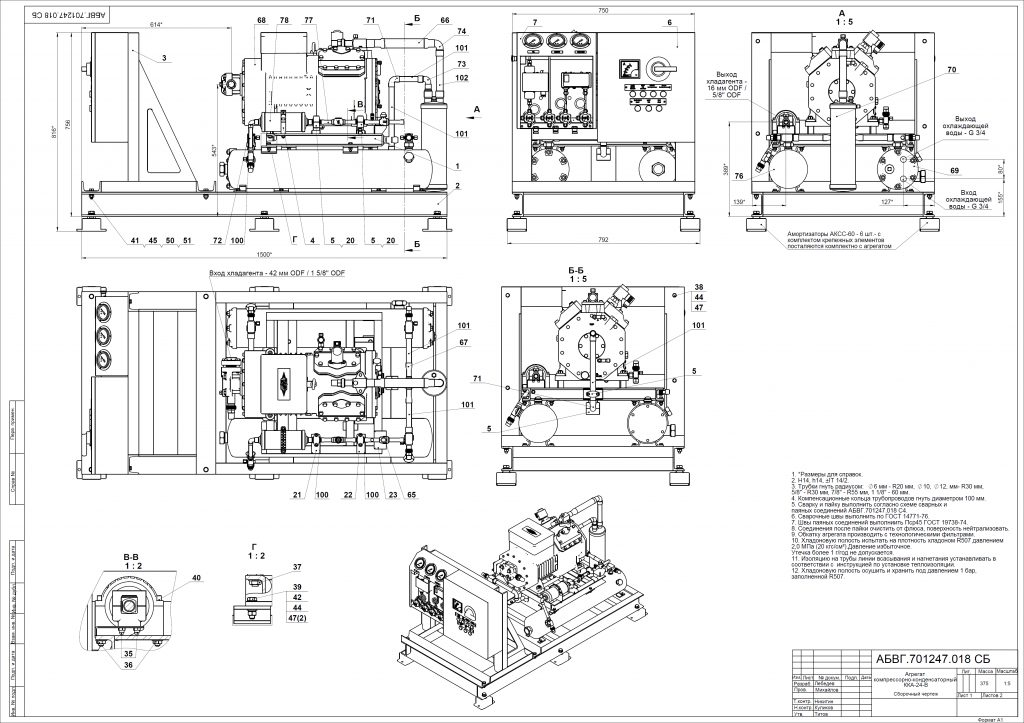

Рисунок Р.4 – Агрегат компрессорно-конденсаторный ККА-24-В. Сборочный чертеж
