Техническое задание и исходные технические данные

Техническое задание

 Техническое задание должно содержать следующие разделы:

- наименование, цель и область применения;

- цель разработки;

- основание для разработки;

- назначение разработки;

- технические требования к изделию;

- технико-экономические показатели;

- стадии и этапы разработки;

- порядок контроля и приемки;

- приложения.

В зависимости от особенностей изделия допускается уточнять содержание разделов, вводить новые разделы или объединять отдельные из них.

Дополнительно ТЗ может быть дополнено следующими пунктами, но неограниченно ими:

Требования по назначению

Требования по живучести, стойкости к внешним воздействиям

Требования к конструкции

Требования по надежности

Требования по эргономике, обитаемости и технической эстетике

Требования по безопасности и экологической защите

Требования по стандартизации и унификации

Требования по технологичности

Требования по транспортабельности

Требования к патентной чистоте

Технико-экономические требования

Требования по видам обеспечения

Требования по метрологическому обеспечению

Требования к системе управления

Требования к сырью, материалам и комплектующим изделиям межотраслевого применения

Требования по эксплуатации, хранению, удобству технического обслуживания и ремонта

Требования к консервации, упаковке и маркировке

 Исходные технические данные

Также вместо технического задания сторонами может быть принят в качестве основания для работ более упрощенный документ – исходные технические данные.

В качестве исходных технических данных могут быть использованы документы, которые можно скачать по данной ссылке

Рассмотрим пример составления исходных технических данных для проектирования чиллера с водяным охлаждением конденсатора.

В исходных технических данных между разработчиком (который также одновременно может являться изготовителем) и заказчиком согласовываются технические характеристики оборудования – параметры оборудования на входе и получаемые на выходе на выходе – тип хладоносителя (охлаждаемой товарной жидкости), его температурный режим, расходные характеристики, значение потребляемой электрической мощности, значение холодопроизводительности и другие, необходимые для обеспечения какого-либо технологического процесса, тепловлажностных параметров в обслуживаемом чиллером помещении.

Состав чиллера еще неизвестен. В данном случае, проектирование чиллера будет вестись на основе типовых решений и схем, поэтому для обозначения технических характеристик используется габаритный чертеж (рисунок 1) чиллера типовой конструкции.

Ниже в табличной форме (таблица 1) приведен пример составления исходных технических данных для водохлаждающей холодильной машины (чиллера) предназначенной для охлаждения 30% раствора этиленгликоля, с водоохлаждаемым конденсатором холодопроизводительностью 250 кВт.

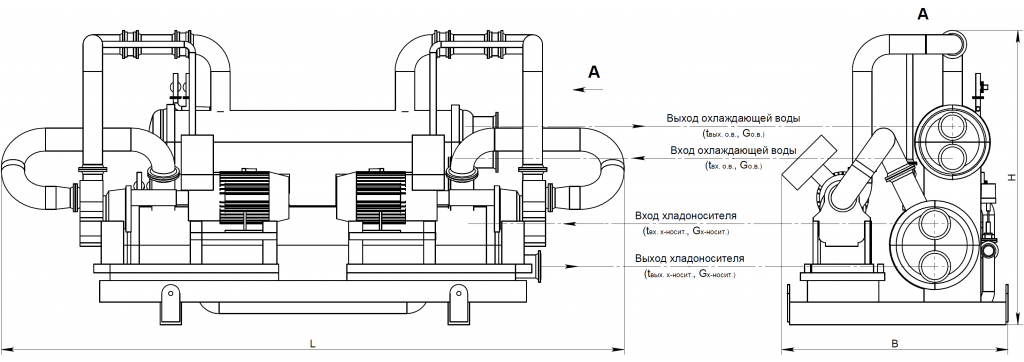

Рисунок 1. Общий вид холодильной машины, с обозначением исходных параметров

Таблица 1. Исходные технические данные

№ п/п

Наименование параметра и выбор варианта (если присутствует)

Единицы измерения

Значение

Примечание

1

Тип чиллера:

-

Только охлаждение

Только охлаждение
Тепловой насос

2

Конденсатор:

-

Водоохлаждаемый

Воздухоохлаждаемый
Водоохлаждаемый
Бесконденсаторный

3

Тип компрессора:

-

Винтовой

Спиральный
Поршневой
Винтовой
Центробежный

4

Требуемая холодопроизводительность

кВт

250

5

Требуемая теплопроизводительность

-

6

Температура хладоносителя на входе в теплообменный аппарат 1 (испаритель)

°С

12±1

Режим охлаждения

7

Температура хладоносителя на выходе из теплообменного аппарата 1 (испарителя)

7±1

8

Температура теплоносителя на входе в теплообменный аппарат 1 (конденсатор)

-

Режим нагрева

9

Температура теплоносителя на выходе из теплообменного аппарата 1 (конденсатор)

-

10

Температура охлаждающей жидкости на входе в теплообменный аппарат 2 (конденсатор)

от минус 2 до плюс 40 ºС

Режим охлаждения

11

Температура хладоносителя на входе в теплообменный аппарат 2 (испаритель)

-

Режим нагрева

12

Хладо-/теплоноситель в контуре испарителя

-

Этиленгликоль 30

13

Тепло-/хладоноситель в контуре конденсатора

-

Этиленгликоль 30

14

Режим работы:

-

Теплый период года

Круглогодичный
Теплый период года
15 Тип хладагента

-

R507

Ниже приведен пример составления исходных технических данных для проектирования, расчета и подбора холодильной установки для охлаждения продуктов в камере

Рисунок 2. Общий вид холодильной камеры, с обозначением исходных параметров

Таблица 2. Исходные технические данные

Параметр

Размерность

Значение

Назначение холодильной камеры: охлаждение/замораживание/хранение

-

хранение

Размеры внутреннего пространства холодильной камеры
Длина, L

м

8

Ширина, В

5

Высота, H

3

Температура окружающей среды, tнар

°С

32

Температура в холодильной камере, tкам

от -12 до -16

Температура загружаемого продукта

-15

Конечная температура продукта

-16

Относительная влажность, φкам

%

80-90

Холодопроизводительность

кВт

4,5

Толщина изоляции стен
Стена A, Sa

мм

150

Стена B, Sb

150

Стена C, Sc

150

Стена D, Sd

150

Пол

250

Потолок

250

Размер дверного проема количество дверей

мм х мм

800 х 2000

Материал изоляции стен

-

Пенополистирол 35 кг/м³

Коэффициент теплопроводности материала изоляции

Вт/(м*К)

0,02

Время холодильной обработки (охлаждения, замораживания) продукта

ч

24

Продолжительность открываний дверей в сутки

0,25

Количество открываний дверей в сутки

шт.

2

Количество загружаемого продукта,

кг

5000

Суточный товарооборот

500

Мощность потребляемая освещением, Росв

Вт

100

Продукты хранения

-

Мясные продукты

Вид упаковки продукта

Картон

Наличие вентиляции в камере

Приточная, 10 м³/ч

Размещение холодильного агрегата в помещении/на улице

На улице

Количество камер

шт.

1

Для ознакомления со всеми стадиями проектирования и примерами их выполнения необходимо перейти к обзору статьи «Стадии проектирования».
