Холодильная установка для продовольственных кладовых на хладокомбинате

Предлагаем Вашему вниманию на конкретных примерах рассмотреть цикл статей, содержащих описание стадий проектирования и монтажа основных элементов системы и сборки отдельных узлов, а также пусконаладки холодильной установки для продовольственных кладовых на хладокомбинате. Более подробно будет рассмотрен принцип работы системы автоматики, а также сборка, компоновка и монтаж щитов управления холодильных установок продовольственных кладовых.

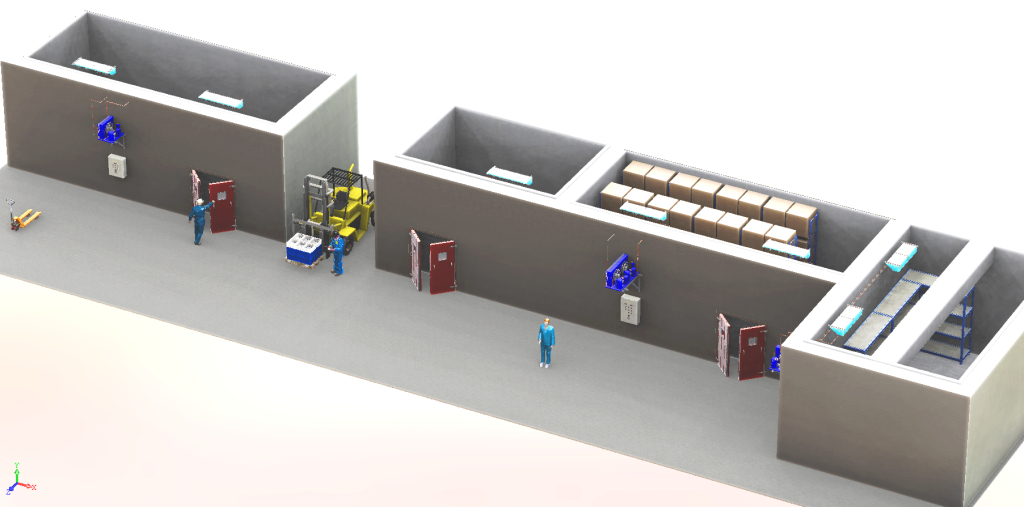

17-1-tmp

Содержание

Общие сведения

Описание ● Фото ● Схема размещения/расположения (план)●Схема газогидравлическая

 Техническое описание основных элементов схемы

ТХ ККА

ТХ ВО

Описание системы управления

Описание алгоритма работы ● Схемы электрические

ТХ Щитов управления

Изображения 3D моделей ● Фото с объекта

21-5-tmp

Суммарная холодопроизводительность холодильных установок 20 кВт.

Управление холодильной установкой, основными элементами которой являются агрегат компрессорно-конденсаторный и охладители воздуха, осуществляется с помощью щита управления.

Для двух холодильных камер (№3 и №4) применена схема с одним ККА для каждой камеры и двумя ВО в каждой камере. Все три воздухоохладителя холодильных камер №1 (с одним ВО) и №2 (с двумя ВО) подключены к одному агрегату компрессорно-конденсаторному.

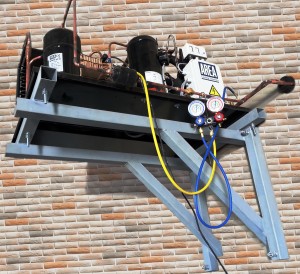

Номинальный режим работы холодильных камер при 0 ℃. В процессе пусконаладочных работ были проведены испытания на переходных режимах с температурами в камерах минус 8 °С и минус 5 °С.kka-pict-5-5-20180801_161322-5-5-5jpg-1

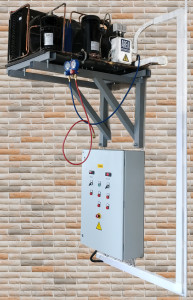

IMG_20190514_133125-5 Алгоритм управления реализован на базе контроллера Danfoss ERC213.

sxema-razm-fr-404a

В холодильных установках применен хладагент R404A.

Проект системы холодильных кладовых включает в себя:

- расчеты газогидравлической части системы хладагента;

- расчет теплотехнических характеристик, нагрузок для определения необходимой холодопроизводительности установки

- подбор необходимого оборудования,

- техническая спецификация (по согласованию с Заказчиком)

- разработка алгоритма работы.

- разработка 3Dмодели инженерных сетей систем объекта (трассировка трубопроводов систем всасывания хладагента, поступление жидкого хладагента из ККА в ВО, системы аварийного выброса хладагента, дренажной системы, системы обогрева дренажного трубопровода), несущих металлоконструкций (фундаменты ККА, кронштейны ВО и щитов управления).

- выпуск рабочей конструкторской документации, которая включает в себя

- спецификация

- чертежи монтажные,

- чертежи сборочные

- схема газогидравлическая принципиальная

- схема сварных и паяных соединений трубопроводов.

- разработка электротехнической части проекта, а также системы управления и автоматики, включает в себя следующие документы:

- схема расположения элементов в щите управления

- перечень электрических элементов и материалов

- схема электрическая принципиальная

- схема электрическая соединений

- схема электрическая подключений

- выпуск эксплуатационной документации

- руководство по эксплуатации холодильной установкой

- паспорт холодильной установки.
