Холодильные установки группы продовольственных кладовых для хранения колбасных, ветчинных изделий и пищевых животных жиров

Раздел 6

Основные элементы холодильной установки кладовой для хранения колбасных и ветчинных изделий

6.1 Агрегат компрессорно-конденсаторный Bitzer LH44/2FC-2.2Y-40S

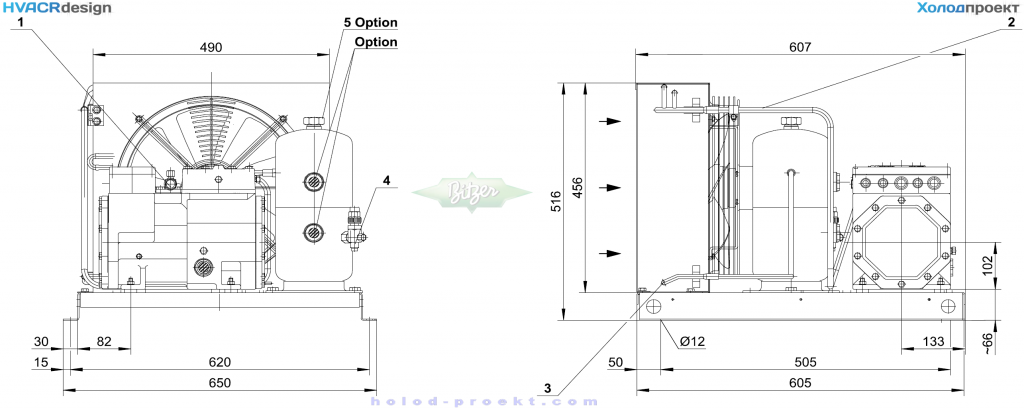

Габаритный-чертеж-компрессорно-кондесаторного-агрегата-Bitzer-LH44/2FC-2.2Y-40S

Рисунок 6.1 — Габаритные и присоединительные размеры агрегата

Позиционные обозначения на рисунке 6.1:

1 – присоединение линии всасывания;

2 – нагнетательный трубопровод;

3 – трубопровод жидкого хладагента;

4 – присоединение линии жидкого хладагента на выходе из ресивера;

5 – присоединение клапана аварийного выброса хладагента 1 ¼-12 UNF.

Технические характеристики агрегата

Таблица 6.1

Наименование параметра

Значение

Масса

80 кг

Общая ширина

650 мм

Общая глубина

607 мм

Общая высота

516 мм

Присоединение линии всасывания

16 мм — 5/8»

Присоединение линии нагнетания

10 мм — 3/8»

Количество вентиляторов

1 шт.

Напряжение (Standard)

230 В — 1ф — 50 Гц

Потребляемый вентилятором ток

0,56 A

Потребляемая вентилятором мощность

125 Вт

Объемный расход воздуха

1840 м³/ч

Объем конденсатора

2,5 дм³

Тип ресивера

FS056

Макс. наполнение хладагентом R507 90% при 20 °С

5,4 кг

Уровень звуковой мощности (-10°C/45°C) @50Гц

73,5 dB(A)

Уровень звукового давления @1м (-10°C/45°C) @50Гц

65,5 dB(A)

Технические характеристики агрегата компрессорно-конденсаторного на номинальном режиме применительно к холодильной установке продовольственной кладовой для хранения колбасных и ветчинных изделий приведены в таблице 6.2.

Таблица 6.2

Наименование параметра

Значение

Тип агрегата

LH44/2FC-2.2Y-40S

Серия

Стандарт

Хладагент

R507

Температура кипения хладагента испарения

-11°C

Температура окружающей среды

35°C

Температура всасываемых паров

20°C

Энергоснабжение

400 В — 3ф — 50 Гц

Полезный перегрев

100%

Регулятор производительности

100%

Холодопроизводительность

4,02 кВт

Холодопроизводительность испарителя

4,02 кВт

Потребляемая мощность

2,41 кВт

Ток (400 В)

4,29 A

Напряжения питания

380-420 В

Массовый расход хладагента

129,1 кг/ч

Температура конденсации SCT

50,3 °C

Переохлаждение жидкости

3,00 K

Режим эксплуатации

Standard

Компрессорно-конденсаторный-агрегат-Bitzer-LH44-2FC-2.2Y-40S-область-примененияРисунок 6.2 – График области применения

Обозначения на рисунке 6.2:

tc – температура конденсации

t0 – температура кипения

t0h – температура всасываемых паров

Х – точка номинального режима

6.2 Охладитель воздуха ECO MIC 300 ED

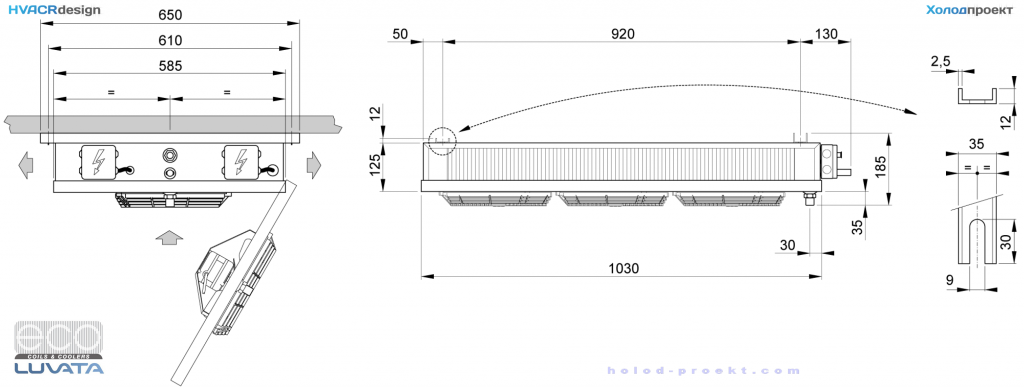

Воздухоохладитель-Luvata-ECO-MIC-300-ED-Габаритный-чертеж

Рисунок 6.3 — Габаритные и присоединительные размеры охладителя воздуха

Технические характеристики охладителя воздуха

Таблица 6.3

Наименование параметра

Размерность

Значение

Модель

-

MIC 300 ED

Номинальная холодопроизводительность

кВт

1,99

Расход воздуха

м3

1380

Дальнобойность струи

м

2×2,5

Внутренняя теплообменная поверхность

м2

1,3

Наружная теплообменная поверхность

м2

11,8

Количество вентиляторов

шт

3

Диаметр вентилятора

мм

230

Потребляемый ток вентиляторов

A

1,05

Мощность, потребляемая вентиляторами

Вт

159

Вместимость контура

дм3

3

Мощность, потребляемая системой

электрооттаивания

Вт

2400

Соединения теплообменника
Вход хладагента (SAE)

дюйм

1/2

Выход хладагента

мм / дюйм

22  /  7/8

Дренаж

-

G 1/2

Масса

кг

19
