Реализация проекта щита управления холодильной установки. Часть 2. Система мониторинга

В качестве дополнительной функции/опции в щите управления холодильной установки предусмотрено использование системы мониторинга для отслеживания необходимых показателей в реальном времени и своевременного диагностирования возможных неполадок в системе (перегрузки по току, критическое повышение температуры и т.д.).

Для оперативного отслеживания за необходимыми параметрами есть возможность установки данного ПО для операционных систем Widows и Android. Примеры использования ПО показаны на рисунках ниже.

Наблюдение за показателями работы с помощью дополнительного программного обеспечения осуществляется как через сайт, так и через мобильное приложение для систем android, MacOS и др. Посредством системы мониторинга в реальном времени возможно отслеживать следующие характеристики системы:

-              температура в холодильной камере (кладовой) (°С);

-              температура окружающей среды (°С);

-              температура нагнетания компрессора (°С);

-              температура испарения (°С);

-              давление кипения (bar);

-              давление конденсации (bar);

-              напряжение сети (В);

-              потребляемый ток холодильной установки общий (А);

-              потребляемая мощность холодильной установки общая (Вт);

-              потребляемые токи (А) и мощность (Вт) компрессора, вентиляторов конденсатора и воздухоохладителей, ТЭНов обогрева картеров компрессоров, обогревателей дренажных, насосов, частота оборотов двигателя (Гц) и т.д.

 Задачи системы мониторинга:

Оптимизация потребления электроэнергии

Рассчитайте наиболее оптимальные параметры работы оборудования, основываясь на анализе собранной истории данных.

 Автоматизация промышленных процессов

Отслеживайте состояние рабочих процессов и удалённо управляйте ими через web-интерфейс.

 Исключение простоев при неисправностях

Мгновенно реагируйте на поломки оборудования при помощи оперативного SMS-информирования.

При подключении опции системы мониторинга вы приобретаете:

-              Круглосуточный доступ к управлению оборудованием через интернет

-              Оперативное SMS оповещение об аварийных ситуациях на объекте

-              Интерактивные визуализации получаемых данных

-              Анализ собранной информации в виде графиков и таблиц

-              Настраиваемые отчеты с возможностью экспорта в Excel

Информацию с контроллеров, датчиков и счетчиков на ПК, планшете и телефоне

Примеры использования рабочего интерфейса системы

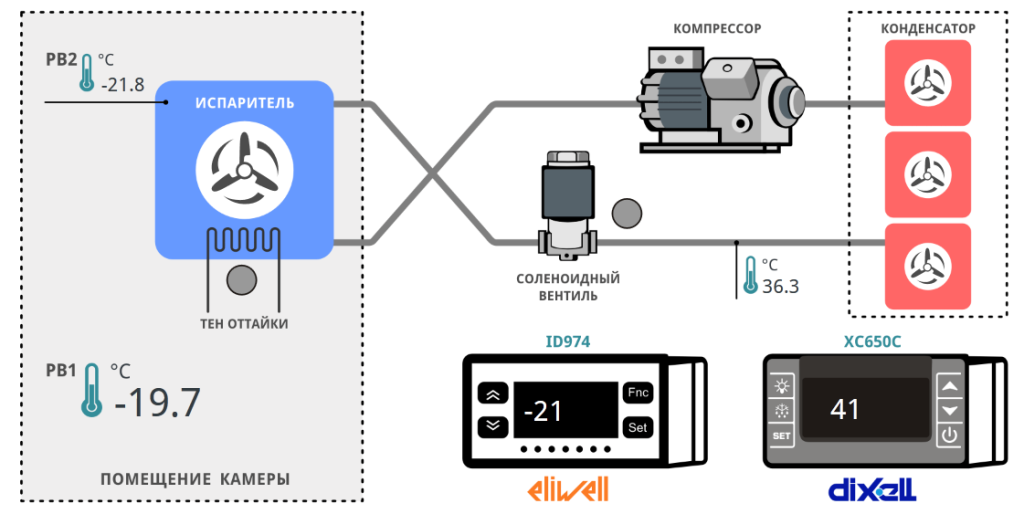

Рисунок 1 - Интерфейс системы мониторинга холодильной установки

Рисунок 1 – Пример интерфейса системы мониторинга холодильной установки

На рисунке 1 показан пример интерфейсной схемы с применением визуализации значений характеристик работы холодильной установки. В данном случае, по визуализированной схеме основных элементов холодильной установки, имеющих электрические органы управления, возможно отследить такие показатели как: температура воздуха в холодильной камере, температура наружного воздуха, температура конденсации, температура поверхности испарителя (в случае установки датчика на поверхность испарителя в воздухоохладителе), рабочее состояние (включен/выключен компрессор), положение электромагнитного (соленоидного) вентиля (открыт/закрыт – определяется подачей питания на электромагнитную катушку (например, для нормально закрытого вентиля – при подаче питания на катушку, он будет находиться в открытом положении).

Рисунок 2 – Пример интерфейса системы мониторинга

Рисунок 2 – Пример интерфейса системы мониторинга

Рисунок 2 – Пример интерфейса системы мониторинга для отслеживания температуры в  холодильных камерах

Рисунок 3 – Пример интерфейса системы мониторинга для отслеживания температуры в холодильных камерах

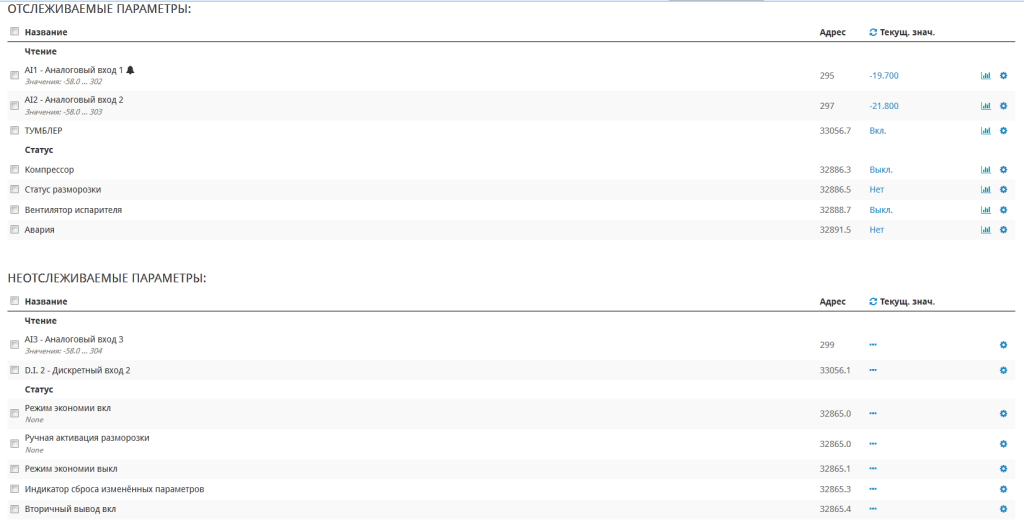

Рисунок 4 - Отслеживаемые параметры системы мониторинга

Рисунок 4 – Отслеживаемые параметры системы мониторинга

Рисунок 5 - Визуализация  показателей рабочего режима холодильной установки с помощью системы мониторинга

Рисунок 5 – Визуализация показателей рабочего режима холодильной установки с помощью системы мониторинга

Рисунок 5 - Визуализация  показателей рабочего режима холодильной установки с помощью системы мониторинга

Рисунок 6 – Визуализация показателей рабочего режима холодильной установки с помощью системы мониторинга

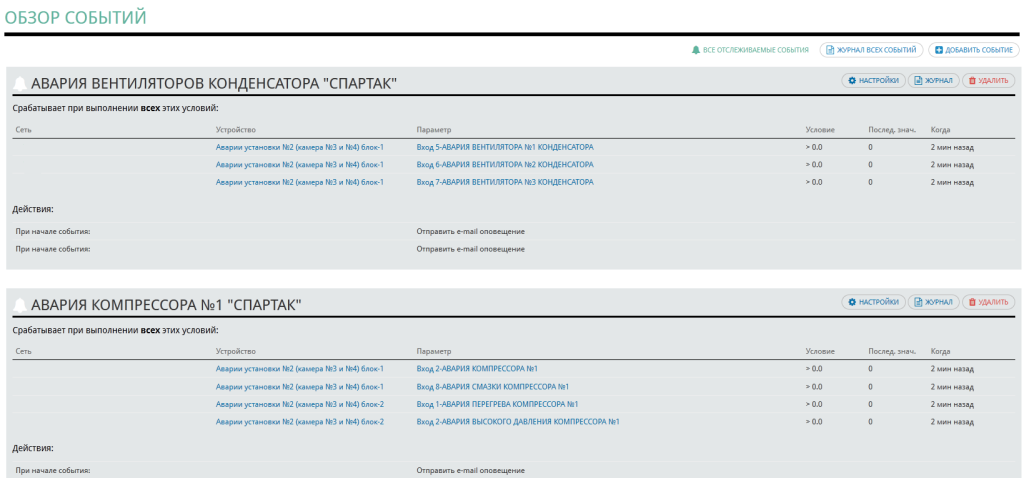

Рисунок 6 - Журнал событий - отчетность о работе холодильной установки по основным показателям

Рисунок 7 – Обзор событий – отчетность о работе холодильной установки по основным показателям

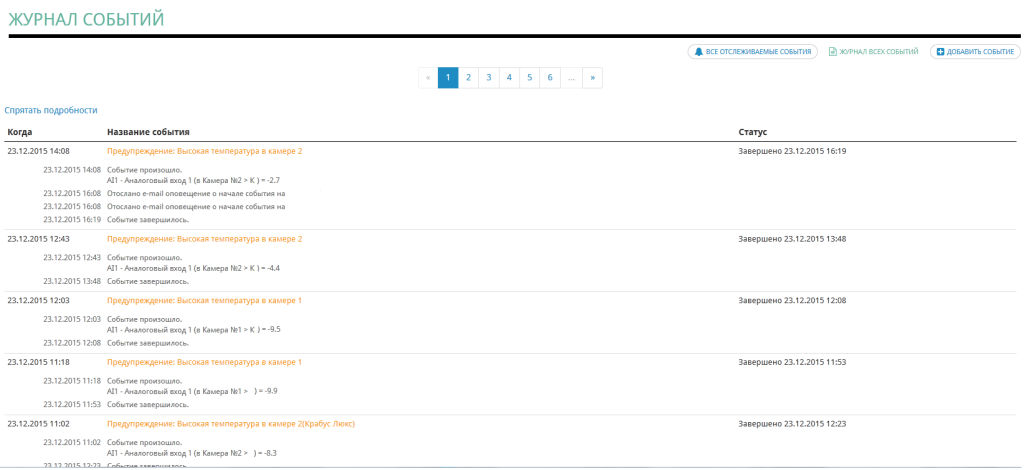

Рисунок 8 - Журнал событий - отчетность о работе холодильной установки по основным показателям

Рисунок 8 – Журнал событий – отчетность о работе холодильной установки по основным показателям
