Холодильные установки группы продовольственных кладовых для хранения колбасных, ветчинных изделий и пищевых животных жиров
Раздел 8
Основные элементы холодильной установки кладовой для хранения пищевых животных жиров
8.1 Агрегат компрессорно-конденсаторный Bitzer LH64/2CC-3.2Y-40S
Рисунок 8.1 – Габаритные и присоединительные размеры агрегата
Позиционные обозначения на рисунке 6.1:
1 – присоединение линии всасывания;
2 – нагнетательный трубопровод;
3 – трубопровод жидкого хладагента;
4 – присоединение линии жидкого хладагента на выходе из ресивера;
5 – присоединение клапана аварийного выброса хладагента 1 ¼-12 UNF.
Технические характеристики агрегата
Таблица 8.1
Наименование параметра |
Значение |
Масса |
129 кг |
Общая ширина |
1000 мм |
Общая глубина |
672 мм |
Общая высота |
687 мм |
Присоединение линии всасывания |
22 мм – 7/8” |
Присоединение линии нагнетания |
12 мм – 1/2” |
Количество вентиляторов |
1 |
Напряжение (Standard) |
230 В- 1ф – 50 Гц |
Потребляемый вентилятором ток |
1,41 А |
Потребляемая вентилятором мощность |
301 Вт |
Объемный расход воздуха |
3884 м³/ч |
Объем конденсатора |
5,3 дм³ |
Тип ресивера |
FS076 |
Макс. наполнение хладагентом R507 90% при 20 °С |
7,5 кг |
Уровень звуковой мощности (-10°C/45°C) @50Гц |
79,5 dB(A) |
Уровень звукового давления @1м (-10°C/45°C) @50Гц |
71,5 dB(A) |
Технические характеристики компрессорно-конденсаторного агрегата на номинальном режиме применительно к холодильной установке продовольственных кладовых для хранения жиров приведены в таблице 8.2.
Таблица 8.2
Наименование параметра |
Значение |
Тип агрегата |
LH64/2CC-3.2Y |
Серия |
Стандарт |
Хладагент |
R507 |
Температура кипения хладагента |
-15 °C |
Температура окружающей среды |
35 °C |
Температура всасываемых паров |
20 °C |
Энергоснабжение |
400 В – 3ф – 50 Гц |
Полезный перегрев |
100% |
Регулятор производительности |
100% |
Холодопроизводительность |
6,59 кВт |
Холодопроизводительность испарителя |
6,59 кВт |
Потребляемая мощность |
3,63 кВт |
Ток (400 В) |
6,52 А |
Напряжение питания |
380-420 В |
Массовый расход хладагента |
198,8 кг/ч |
Температура конденсации SCT |
46,6 °C |
Переохлаждение жидкости |
3,00 K |
Режим эксплуатации |
Standard |

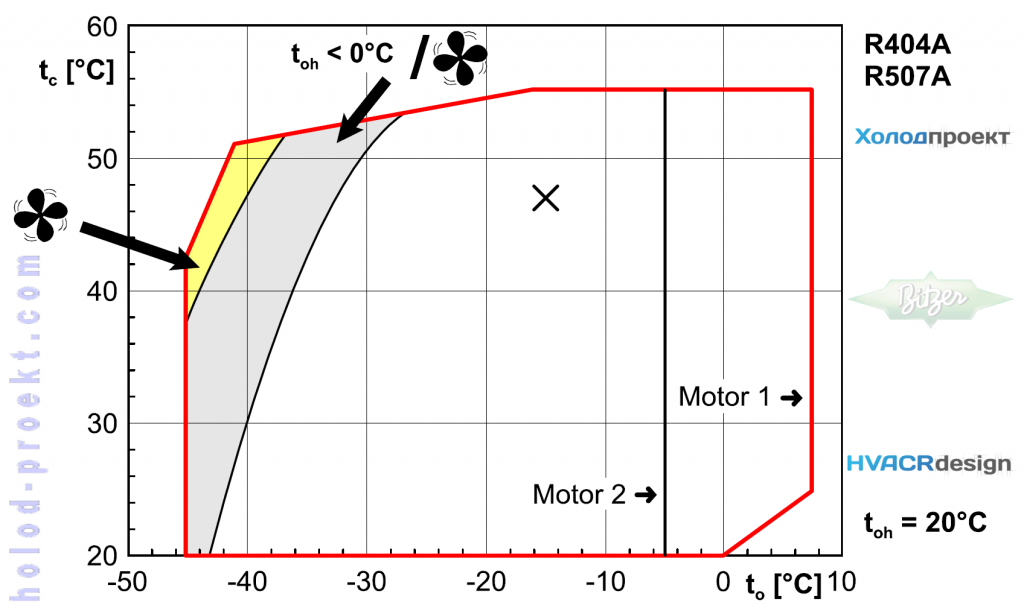

Рисунок 8.2 – График области применения
Обозначения на рисунке:
tc – температура конденсации
t0 – температура кипения
t0h – температура всасываемых паров
Х – точка номинального режима
8.2 Охладитель воздуха ECO CTE 58M6 ED

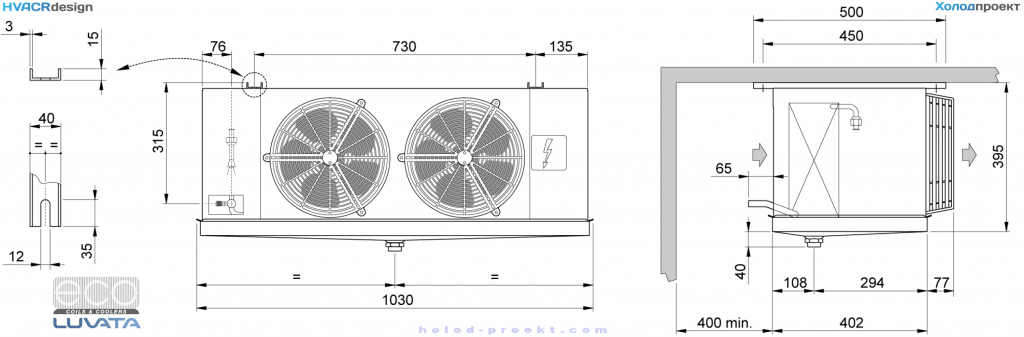

Рисунок 8.3 – Габаритные и присоединительные размеры охладителя воздуха ECO CTE 58M6 ED
Технические характеристики охладителя воздуха
Таблица 8.3
Наименование параметра |
Размерность |
Значение |
Модель |
- |
CTE 58М6 |
Номинальная холодопроизводительность |
кВт |
3,02 |
Расход воздуха |
м³/ч |
1500 |
Дальнобойность струи |
м |
9 |
Шаг ребер |
мм |
6,0 |
Внутренняя теплообменная поверхность |
м² |
2,1 |
Наружная теплообменная поверхность |
м² |
13,3 |
Соединения теплообменника | ||
Вход хладагента (SAE) | дюйм |
1/2 |
Выход хладагента | мм / дюйм |
22 / 7/8 |
Дренаж |
- |
G 1 |
Масса |
кг |
27,4 |
Количество вентиляторов |
шт |
2 |
Диаметр вентилятора |
мм |
250 |
Потребляемый ток вентиляторов |
А |
0,94 |
Мощность, потребляемая вентиляторами |
Вт |
150 |
Вместимость контура |
дм³ |
4,34 |
Мощность, потребляемая системой электрооттаивания |
Вт |
1275 |
