Тепловой насос типа вода – вода. Отбор тепла от водоема. Технические характеристики оборудования

В статье приведены технические характеристики основного оборудования, входящего в состав теплового насоса из предыдущей статьи цикла. Напомним, что основными элементами установки являются компрессор поршневой полугерметичный Bitzer 6JE-33Y-40P серии Ecoline, конденсатор кожухотрубный Bitzer K1353T, испаритель пластинчатый Danfoss EnFusion™ B3-052-90.

Компрессор

Полугерметичные поршневые компрессоры Bitzer серии ECOLINE оптимизированы специально для R134a. Хладагент R134a обладает очень выгодными характеристиками особенно для средних температур и тепловых насосов.

Габаритные и присоединительные размеры компрессора поршневго полугерметичного Bitzer 6JE-33Y-40P

Рисунок 5.2.3 – Компрессор 6JE-33Y-40P. Габаритные и присоединительные размеры.

Позиции на рисунке

1 Присоединение высокого давления (HP)

2 Место установки датчика температуры нагнетаемого газа (HP) или датчика системы CIC

3 Присоединение низкого давления (LP)

4 Система CIC: распылительное сопло (LP)

5 Пробка для заправки масла

6 Пробка для слива масла

7 Масляный фильтр (магнитная пробка)

8 Возврат масла (маслоотделитель)

9а Выравнивание по пару (параллельная работа)

9bВыравнивание по маслу (параллельная работа)

10 Подогреватель картера

11 Штуцер для отбора давления масла +

12 Штуцер для отбора давления масла –

16 Присоединение для установки датчика системы контроля дифференциального давления масла (датчика давления масла или датчика реле перепада давления масла «Delta-P»)

Таблица 5.2. Технические характеристики компрессора

Наименование параметра Значение Единицы измерения
Технические характеристики компрессора в рабочем режиме
Модель компрессора 6JE-33Y-40P -
Хладагент R134a -
Температура испарения 1,00 °C
Температура конденсации 64,0 °C
Переохлаждение (после конденсатора) 0 K
Температура всасываемых паров 20,00 °C
Энергоснабжение 400V-3-50Hz
Полезный перегрев 100 %
Ступени регулирования производительности 100 %
Холодопроизводительность 33,7 кВт
Потребляемая мощность 16,01 кВт
Ток (400V) 32,4 A
Напряжение питания 380-420 В
Производительность конденсатора 49,7 кВт
СОР/EER 3,1/2,1 -
Массовый расход 999 кг/ч
Температура нагнетания без охлаждения 99,5 °C
Номинальные технические характеристики компрессора
Объемная производительность (1450 об/мин 50Гц) 95,3 м3/h
Число цилиндров х Диаметр х Ход поршня 6 х 65 мм x 55 мм -
Вес 231 кг
Максимальное избыточное давление (НД/ВД) 19/32 бар
Присоединение линии всасывания 54 мм — 2 1/8″ -
Присоединение линии нагнетания 35 мм -1 3/8″
Тип масла для:

R134a/R404A/R507A/R407A/R407C/R407F R134a при tc>70°C

R22 (R12/R502)

BSE32 (По умолчанию)

BSE55 (Опция)

B5.2 (Опция)

Версия электродвигателя 1
Максимальный рабочий ток 53.2 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 165.0 AY/275.0 A YY
Максимальная потребляемая мощность 30,0 кВт
Комплект поставки
Устройство защиты мотора SE-B2
Класс защиты IP54
Антивибрационные демпферы По умолчанию
Заправка масла 4,75 дм3
Датчик температуры нагнетания +
Стартовая разгрузка Опция
Регулирование производительности 100-66-33% Опция
Плавное регулирование производительности 100-10% +
Дополнительный вентилятор Опция
Сервисный масляный клапан +
Подогреватель масла в картере 140 Вт +
Контроль давления масла
MP54 Опция
Delta-PII +
Шумовые параметры
Уровень звуковой мощности (+5°С/50°С) @50Гц R134a 77,9 dB(A) @50Hz
Уровень звукового давления @1 м (+5°С/50°С) @50Гц R134a 69,9 dB(A) @50Hz

Конденсатор

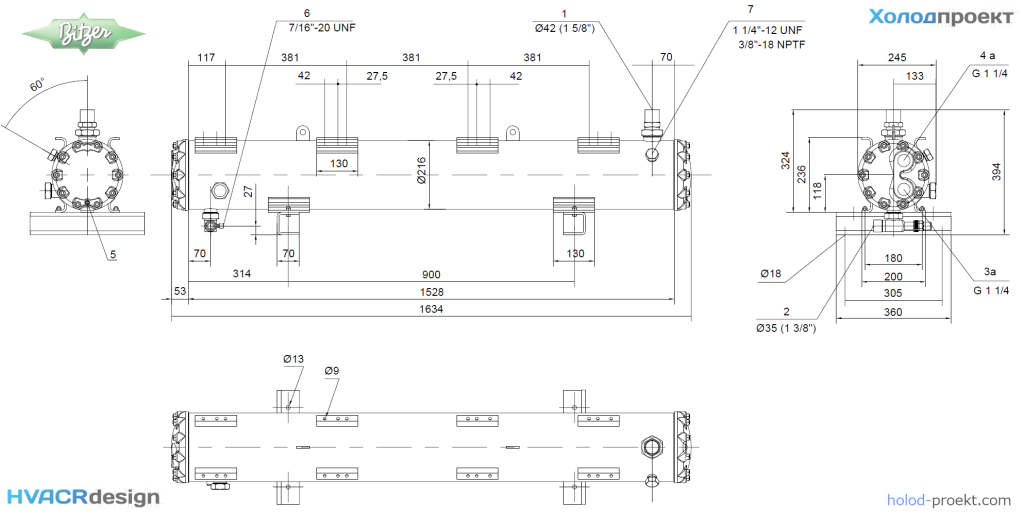

Габаритные и присоединительные размеры конденсатора кожухотрубного Bitzer K1353T

Рисунок 5.2.4 — Конденсатор K1353T. Габаритные и присоединительные размеры.

Обозначения на чертеже

1 Вход хладагента

2 Выход хладагента

2а Альтернативный выход хладагента

3 Подвод охладителя

3а: 4 прохода

3b: 2 прохода

4 Выход охладителя

4а: 4 прохода

4b: 2 прохода

5 Сливная пробка

6 Присоединение манометра

7 Присоединение предохранительного клапана давления

Таблица 5.3. Технические характеристики конденсатора

Наименование параметра Значение Единицы измерения
Технические характеристики конденсатора в рабочем режиме
Тип конденсатора K1353T
Количество проходов 4
Серия Стандарт
Хладагент R134a
Температура конденсации 64,0 °C
Температура воды на входе 59,0
Температура воды на выходе 63,7
Переохлаждение (после конденсатора) 1,00 K
Коэффициент загрязнения 0,000040 м²K/Вт
Производительность конденсатора 53,2 кВт
Рабочий объемный расход 10 м³/ч
Минимальный объемный расход 2,92
Максимальный объемный расход 14,59
Скорость потока 1,71 м/с
Падение давления 0,34 бар
Массогабаритные характеристики конденсатора
Вес 103 кг
Общая ширина 1634 мм
Общая высота 381
Наружный диаметр корпуса 216
Подвод хладагента 42 мм -1 5/8″ -
Выход хладагента 35 мм -1 3/8″ -
Подвод охладителя (2 прохода) 2″ -
Выход охладителя (2 прохода) 2″ -
Подвод охладителя (4 прохода) 1 1/4″ -
Выход охладителя (4 прохода) 1 1/4″ -
Полезный объём хладагента 37,0 дм³
Максимальное наполнение хладагентом 90% при 20 °С
R22 40,3 кг
R134a 40,8
R407C 38,6
R404A/R507A 35,6

Испаритель

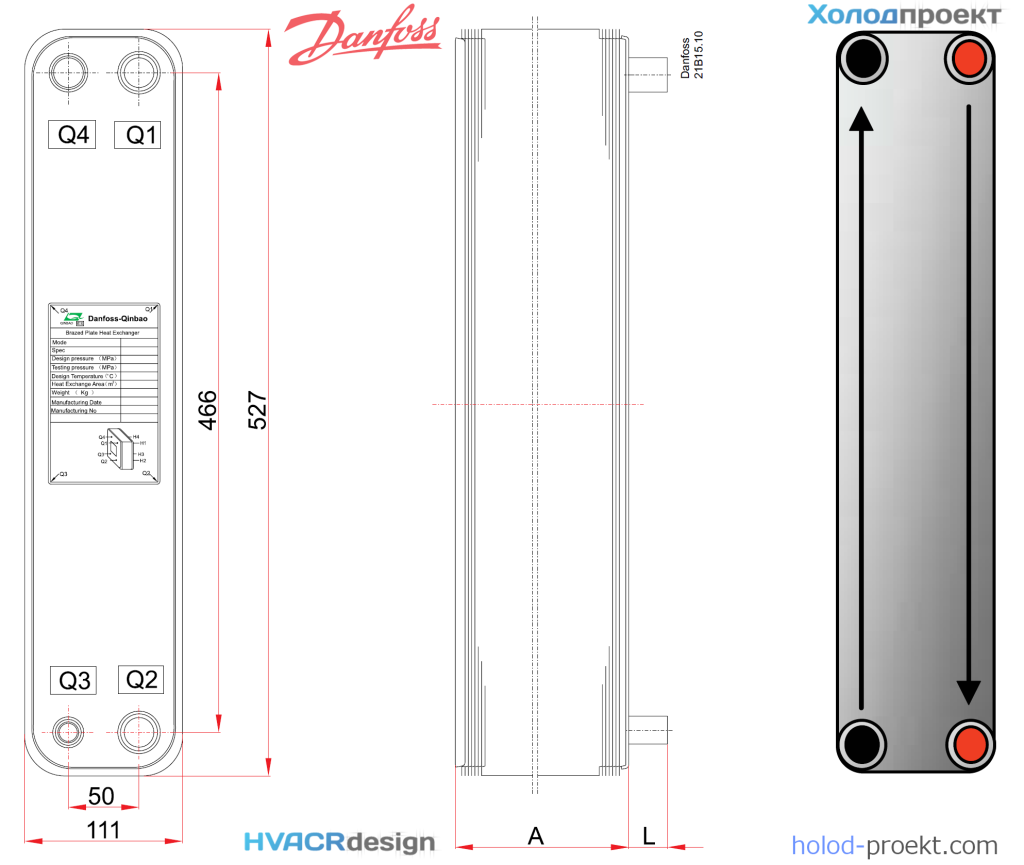

Габаритные и присоединительные размеры испарителя пластинчатого Danfoss B3-052-90

Рисунок 5.2.5. Испаритель B3-052-90. Габаритные и присоединительные размеры.

Таблица 5.4. Технические характеристики испарителя

Наименование параметра Значение Единицы измерения
Количество пластин 90 -
Глубина, A 221 мм
Масса 22,5 кг
Емкость контуров
Контур хладоносителя (Q1-Q2) 4,23 л
Контур хладагента (Q3-Q4) 4,14
Площадь теплообменной поверхности 1,232 м²
Соединения
Q1, Q2 G1 1/2 -
Q3 ODF28 мм
Q4 ODF42 мм
